Selektives Laserschmelzen (SLM)

Das Selektive Laserschmelzen wird als generatives Fertigungsverfahren zur Herstellung von Bauteilen aus Pulverförmigen Materialien (z.B. Metallpulver) eingesetzt. Die Bauteile werden schichtweise aufgebaut. Dieser Schichtenaufbau ist prinzipiell vergleichbar mit dem Stereolithographieverfahren. Abb. 1 zeigt das Prinzip des Selektiven Laserschmelzens.

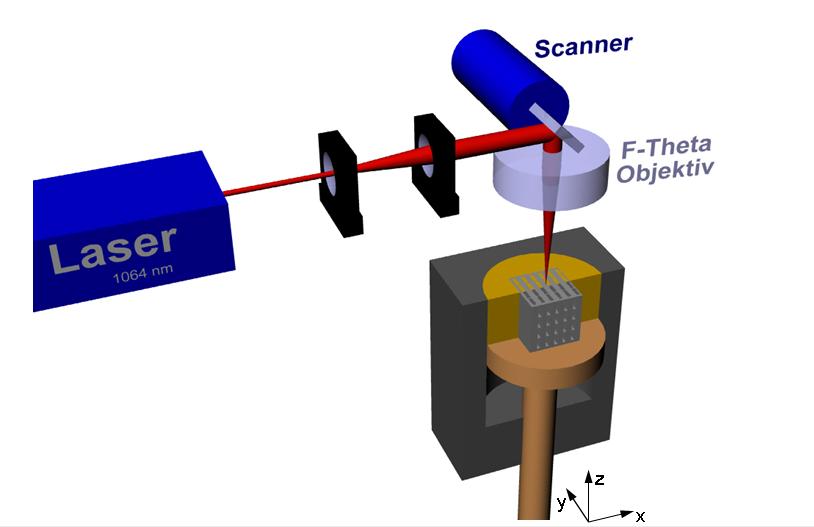

Abb. 1: Selektiven Laserschmelzen, Prinzip

Eine in z-Richtung verschiebbare Bauplattform trägt das zu bauende Modell. Im ersten Schritt wird die Bauplattform um die definierte Schichtdicke abgesenkt. Das abgesenkte Schichtvolumen wird mit Pulver (z.B. Metallpulver) aufgefüllt. Im zweiten Schritt belichtet der Laserstrahl in der x-y-Ebene die aktuelle Schicht. Die Laserstrahlenergie schmilzt das Pulver überall dort auf, wo feste Wandstrukturen im CAD-Modell definiert sind. Schritt eins und zwei werden so lange wiederholt, bis das komplette Bauteil aufgebaut ist.

Der Laserstrahl wird durch zwei Scanner abhängig von den Laserbahnvektoren in der x-y-Ebene gesteuert. Die Bahnvektoren werden per Software aus der CAD-Modellbeschreibung berechnet. Abhängig von der Belichtungsstrategie wird die Bahngeschwindigkeit, die Laserleistung und die Bahnvektorfolge definiert.

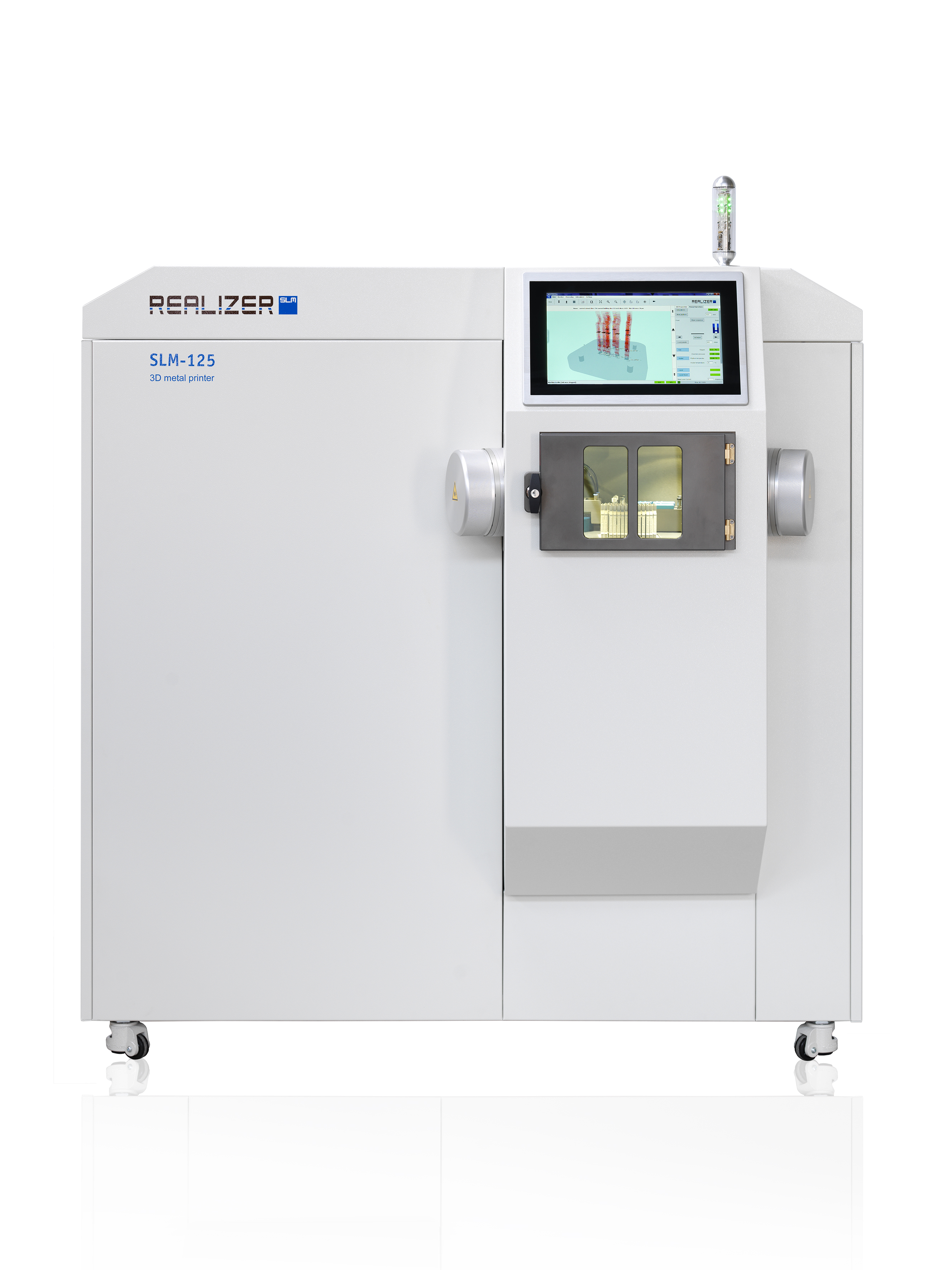

Abb. 2: Selektive Laserschmelzanlage am IMVT

Technische Daten der Laserschmelzanlage:

  • Hersteller: ReaLizer GmbH
  • Anlagentyp: SLM 125-400
  • Faserlaser 400 W, luftgekühlt
  • Minimaler Fokusdurchmesser 25 µm
  • Bauraum: 125 x 125 x 4 = 200 mm, beheizte Bauplattform
  • Pulverabsaug- und Siebeinheit
