Mikrofertigung

Im Technikum Mikrofertigung werden Mikrostrukturapparate wie z.B. Mikrostrukturreaktoren und Mikrostrukturmischer vom Labormaßstab bis hin zum Produktionsmaßstab gefertigt. Dabei werden die feinen Kanäle mikromechanisch strukturiert. Das Polierfräsen von Kunststoffen und Nichteisenmetallen sowie das Schleifen von Mikrowerkzeugen sind Standardprozesse. Weiterhin werden Abformwerkzeuge und Formeinsätze mit feinsten Strukturen hergestellt.

Abb. 1: Hüllstromreaktor

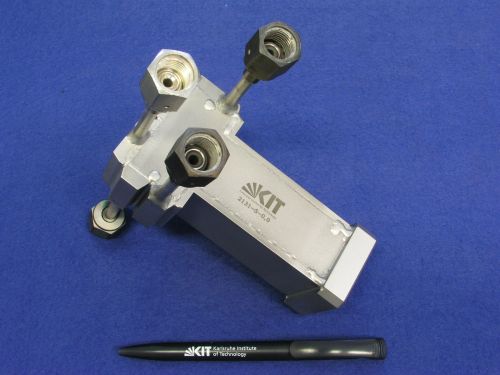

Abb. 2: Autothermer Reformer

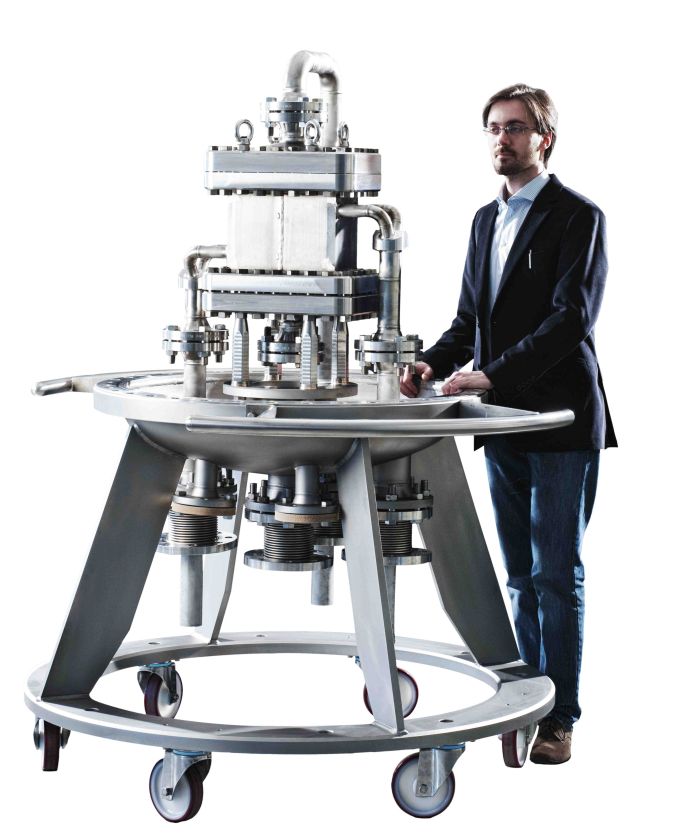

Abb. 3: Mikrostrukturierter Reaktor zur Wassergaskonvertierung

Die mechanische Mikrofertigung umfasst u.a. Fräsen, Drehen, Bohren und Hobeln im Mikrometermaßstab. Mit kleinsten Werkzeugen können Metalle, Keramiken und Polymere mit Genauigkeiten im Mikrometerbereich strukturiert werden. Hierzu steht ein umfangreicher Maschinenpark zur Verfügung.

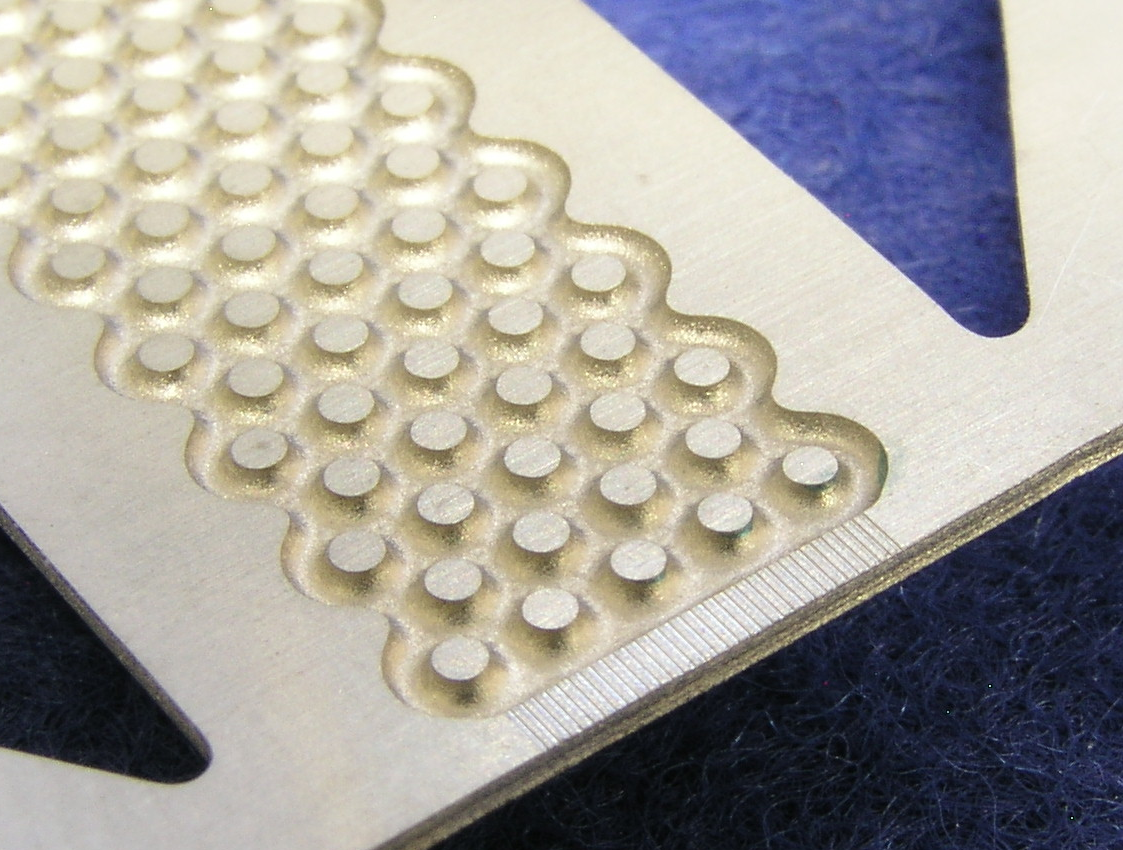

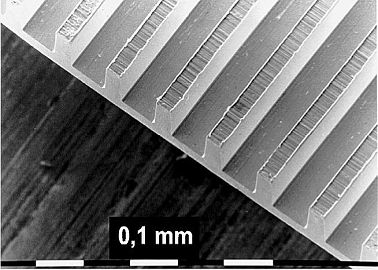

Abb. 4/5: Mikrostrukturierte Folien

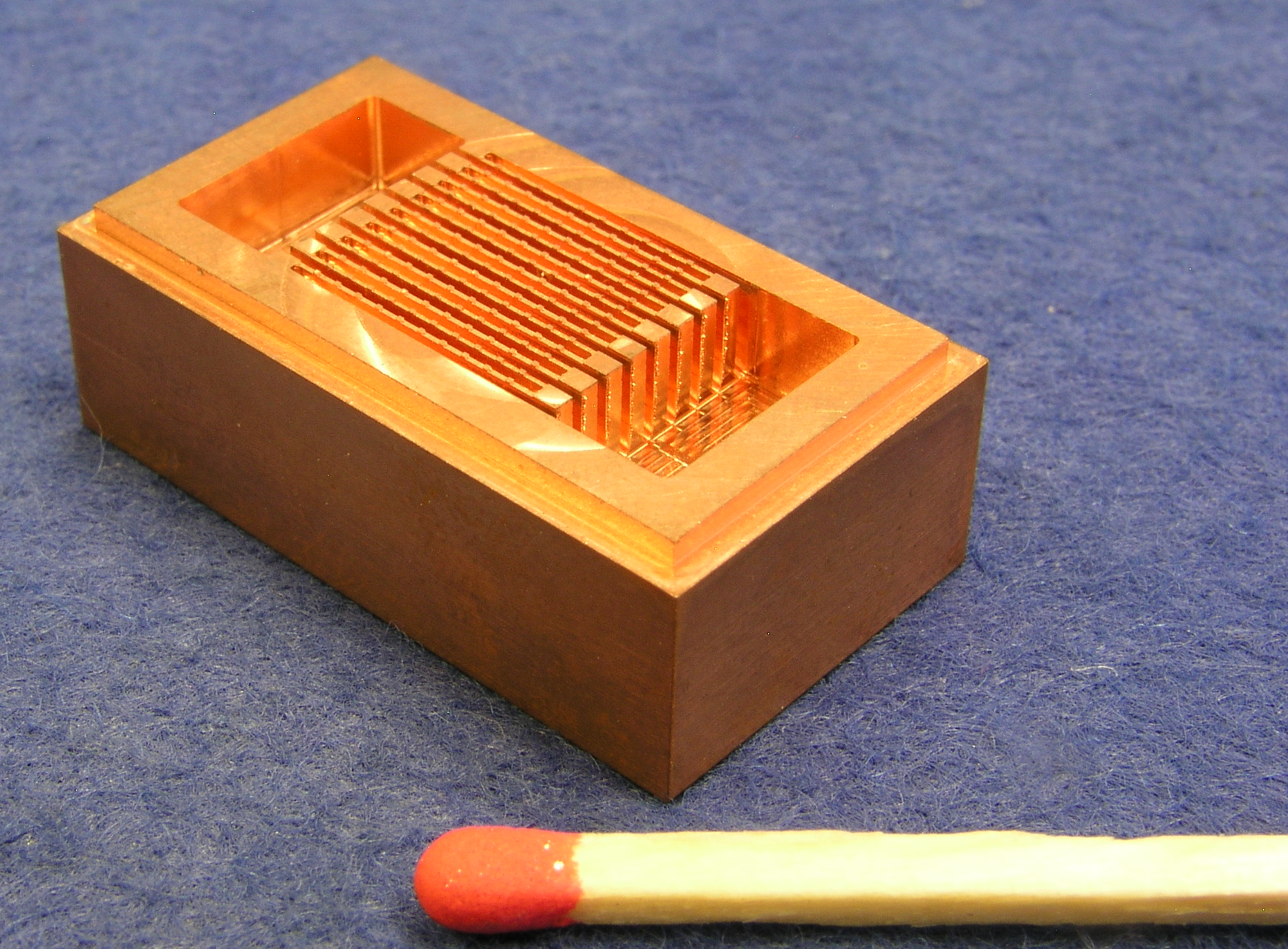

Abb. 6: Mikromechanisch strukturierter Oberflächenkühler

Nach der Fertigung der Einzelteile werden die Mikrostrukturapparate fachgerecht montiert.

Unser Maschinenpark umfasst unter anderem:

  • Vier CNC-Fräsmaschinen, max. Verfahrwege 710 mm x 600 mm
  • Drei Mikro-Bearbeitungszentren
  • Zwei konventionelle Fräsmaschinen
  • Zwei Ultrafräsen
  • Eine CNC-Drehmaschine, umgerüstet zum Strukturieren von Metall-Folienbändern
  • Drei konventionelle Drehmaschinen
  • Eine Richtmaschine für Folienbänder 0,1 mm - 0,5 mm, 14 mm - 120 mm breit
  • Ein Stanzautomat zum Aus- und Abschneiden von Folienbändern
  • Eine Säulenbohrmaschine
  • Eine Blechtafelschere, handbetrieben, bis 1 mm Edelstahlblech, 2 mm Aluminium
  • Eine Schwenkbiegemaschine
  • Eine Horizontalbandsäge, max. Abmessungen: 265 mm rund, 300 mm x 150 mm flach
  • Zwei Tischkreissägen
  • Eine Werkzeugschleifmaschine
  • Ein Feinstrahlgerät mit Glasperlen

Hierbei kommen verschiedene Spanntechniken für Werkstücke zur Anwendung, z.B.

Schraubstöcke

  • Spannfutter
  • Vakuumspannvorrichtungen
  • Gefrierspannvorrichtungen
  • Aufkleben von Werkstücken

Werkzeuge werden z.B. gespannt mittels

  • Spannzangen
  • Schrumpffutter
  • Hydro-Dehnspannfutter

Unsere Werkzeuge sind aus

  • HSS
  • Vollhartmetall
  • Cermet
  • CBN
  • Diamant
  • PM

Kleinste Abmessungen hierbei:

  • Bei Kreissägeblättern ≥ 100 µm
  • Fräsen mit Schaftfräsern standardmäßig ≥ 0,1 mm
  • Bohren ab ≥ 0,03 mm
