Elektrokinetische Messungen in den Wärmeeinflusszonen der Schweißnähte bei 85 °C

Die Ergebnisse der Messungen an den jeweiligen Wärmeeinflusszonen (WEZ) sind in der Tabelle und die Kurven in Abbildung 1 und Abbildung 2 dargestellt. Auffällig sind die geringen Korrosionsströme, die unter denen im Lieferzustand liegen, und zu einer sehr geringen Abtragsrate führen. Sie liegen bei beiden Werkstoffen im Bereich von 25 - 75 µm a-1. Dieser Effekt konnte nicht abschließend geklärt werden. Möglicherweise handelt es sich aufgrund der untersuchten Probefläche um ein integrales Signal verschiedener Werkstoffzustände. Die Messungen zeigen keine signifikanten Unterschiede zwischen den Schweißnähten, weshalb die Untersuchung der WEZs nicht geeignet ist, um Aussagen über die Korrosionsbeständigkeit von mit unterschiedlichen Parametern hergestellten Schweißnähten zu machen.

Ruhepotential U0 und Korrosionsstrom Ikorr, sowie Abtragsraten W, errechnet aus der Tafel-Auftragung der gemessenen lokalen Stromdichte-Potential-Kurven an den Schweißnähten
Werkstoff 2.4602 2.4700
Naht U0 [mVSHE] Ikorr [µA cm-2] W [µm a-1] U0 [mVSHE] Ikorr [µA cm-2 W [µm a-1]
1 535 2,9 27 494 3,5 32
2 540 3,0 28 446 4,6 41
3 498 3,2 30 469 4,9 44
4 553 2,6 25 425 8,1 74
5 491 6,0 55 436 3,6 33

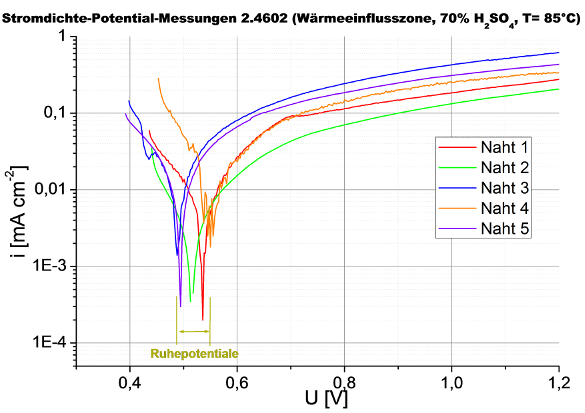

Abbildung 1: Lokale Stromdichte-Potential-Kurven der fünf Schweißnähte an den Wärmeeinflusszonen von 2.4602 bei 85 °C in 70%-iger Schwefelsäure inklusive Lage der Ruhepotentiale

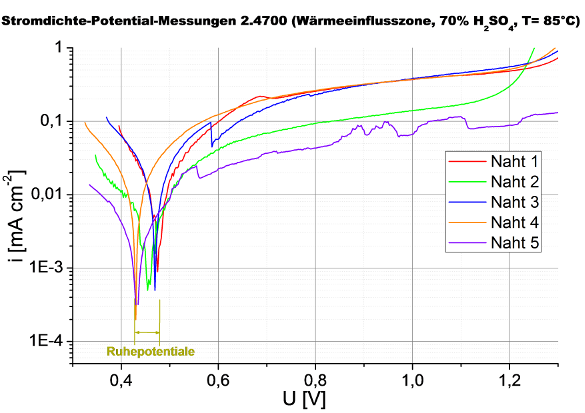

Abbildung 2: Lokale Stromdichte-Potential-Kurven der fünf Schweißnähte an den Wärmeeinflusszonen von 2.4700 in 70%-iger Schwefelsäure bei 85 °C inklusive Lage der Ruhepotentiale
