Elektrokinetische Untersuchungen im sensibilisierten Zustand in 70%-iger Schwefelsäure bei 85 °C

Interessanterweise bleibt das Bild der Werkstoffe im Lieferzustand auch bei den 110 °C und 4h sensibilisierten Werkstoffen größtenteils erhalten, auch wenn die Korrosionsraten deutlich höher sind: Der Werkstoff 2.4692 schneidet am schlechtesten ab. Der Werkstoff 2.4605 hingegen zeigt eine höhere Abtragsrate als 2.4602, was im Widerspruch zu der angeblich geringeren Sensibilisierungsneigung steht. Wiederum am beständigsten ist 2.4700.

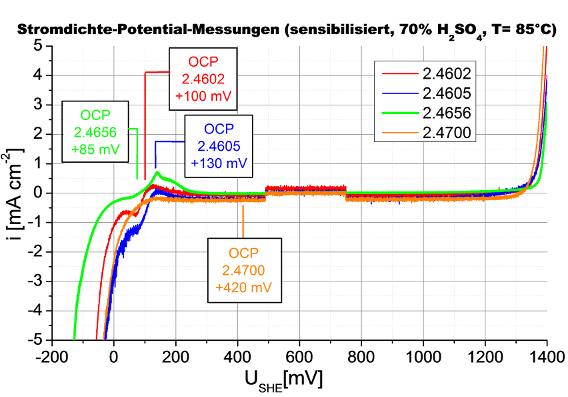

Stromdichte-Potential-Kurven der vier Ni-Legierungen in sensibilisiertem Zustand bei 85 °C in 70%-iger Schwefelsäure inklusive Lage der Ruhepotentiale
Ruhepotential U0 und Korrosionsstrom Ikorr sowie Abtragsraten W in µm/a, errechnet aus der Tafel-Auftragung der gemessenen Stromdichte-Potential-Kurven für die sensibilisierten Werkstoffe in 70%-iger Schwefelsäure bei 85 °C
Werkstoff U0 [mVSHE] Ikorr [µA cm-2] W [µm a-1]
2.4602 93 54,8 507
2.4605 134 59,3 545
2.4656 85 90,7 834
2.4700 421 Durchbruch erst im Transpassivbereich
