Anlagentechnik Laserbearbeitung (TruLaser Cell 3010)

Die Laserbearbeitungsmaschine TruLaser Cell 3010 verfügt über einen Arbeitsraum von 1000 x 500 mm (Abb. 13, links). Gekoppelt ist sie mit einem 3 kW-Scheibenlaser (Abb. 13, rechts). Ein 2-in-1 Lichtleitkabel (LLK) mit Kern-/Mantel-Durchmessern von 100 und 400 µm erlaubt den Einsatz der von Fa. TRUMPF GmbH + Co. KG entwickelten BrightLine Weld-Technik. Dabei kann die Laserleistung frei wählbar zwischen dem Kern- und Manteldurchmesser aufgeteilt werden. Dies führt zu einer weniger schroffen Erstarrung und unterdrückt Heißrisse sowie Spitzerbildung beim Schweißen.
Zur Verfügung stehen Optiken mit f=150 und f=200 mm Brennweite.

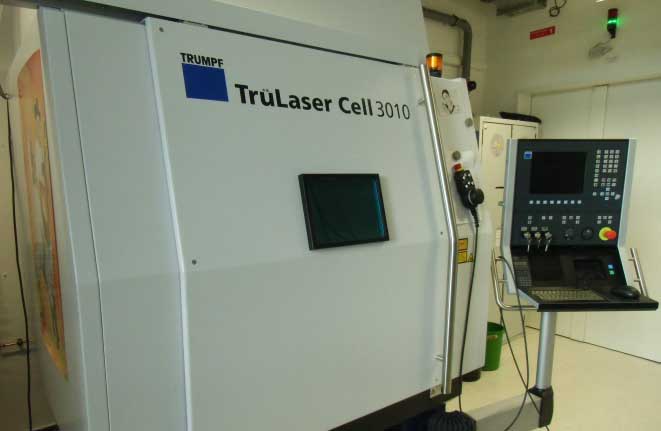

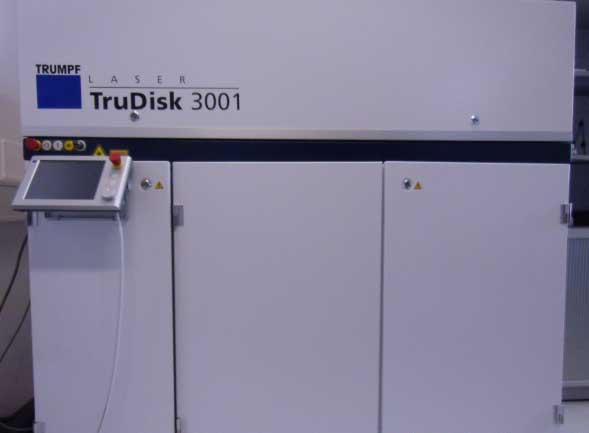

Abb. 13:    Links: TruLaser Cell 3010. Rechts: 3kW-Scheibenlaser TruDisk 3001.

Da Laserschweißen oft ohne Zusatzmaterial erfolgt, müssen die zu verschweißenden Teile hohe Anforderungen an die Passgenauigkeit erfüllen. Es können nur kleine Spaltmaße überbrückt werden. Je nach Bauteil sind spezielle Spannmittel zur Positionierung erforderlich.
